Как расставить пожарные извещатели в 2026 году

С 1 сентября 2025 года вступили в силу Изменения № 1 к СП 484.1311500.2020, которые существенно обновили правила проектирования систем пожарной сигнализации.

Важно: Если проектная документация была согласована до официального вступления данных поправок в силу, проектирование ведется по старым нормам.

Новые требования направлены на гармонизацию с международными стандартами. Одним из ключевых нововведений стала отмена зависимости защищаемой площади от высоты потолка для точечных дымовых и тепловых датчиков. Теперь радиус зоны контроля фиксирован, что упрощает расчеты в помещениях сложной геометрии (рис. 1) и позволяет более точно планировать расстановку оборудования как для одинарного, так и для двойного контроля.

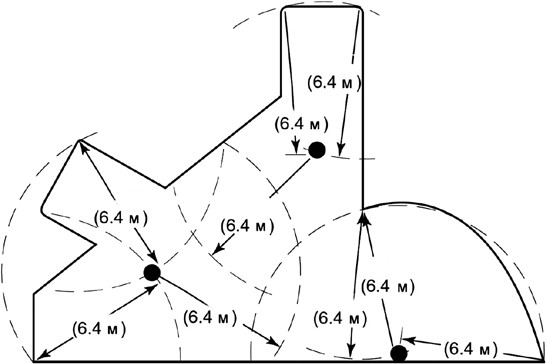

Рис. 1. Пример размещения датчиков в помещении произвольной формы

Зоны контроля точечных датчиков

Согласно обновленному пункту 6.6.5 СП 484.1311500.2020:

Формулировка п. 6.6.5 с учетом Изменения №1

Площадь помещения считается полностью защищенной, если ни одна его точка (в горизонтальной проекции) не выходит за границы круговых зон контроля извещателей. Это правило применимо как к точечным, так и к аспирационным датчикам (в части их отверстий).

Старые таблицы, регламентирующие радиус в зависимости от высоты помещения, упразднены.

Для тепловых датчиков (п. 6.6.15):

Требования для тепловых датчиков

Применяются на высоте до 9 метров включительно. Радиус зоны контроля ограничен 3,5 метрами.

Для дымовых датчиков (п. 6.6.16):

Требования для дымовых датчиков

Применяются на высоте до 12 метров включительно. Радиус зоны контроля составляет 6,4 метра.

В международной практике эти значения несколько выше (7,5 м для дыма и 5,3 м для тепла), а максимальная высота для защиты имущества дымовыми датчиками достигает 15 метров.

Расчетное расстояние (L) между датчиками при размещении по квадратной сетке вычисляется просто: L=√ 2*R

Исходя из этого, для дымовых датчиков (R=6,4 м) шаг составит 9,05 м, а для тепловых (R=3,5 м) — 4,95 м (рис. 2).

Рис. 2. Квадратная схема размещения дымовых датчиков

Отечественные нормы имеют важную особенность в определении защищаемой зоны. Согласно п. 6.6.5 СП 484 (Изменение № 1):

Определение п. 6.6.5

Зона контроля считается достаточной, если габариты помещения в проекции не выходят за рамки круга зоны контроля.

Такой подход формально позволяет защищать П-образные помещения одним адресным датчиком (рис. 3). Однако реальное обнаружение дыма за углами затруднено. В зарубежных стандартах учитывается прямая видимость очага, что исключает подобные «слепые зоны». На практике для надежности стоит размещать датчики так, чтобы любая точка пола находилась в прямой видимости датчика.

Рис. 3. Формальная защита П-образного коридора

В прежней редакции СП 484 участки, разделенные стеллажами (с зазором до потолка менее 0,6 м), считались отдельными помещениями. В новой редакции (п. 6.6.40) они приравниваются к сплошным перегородкам:

Учет препятствий под потолком

Стеллажи, оборудование и конструкции, находящиеся ближе 0,6 м к потолку, рассматриваются как стены при расчете зон контроля.

Но из-за «кругового» метода расчета эти перегородки часто игнорируются проектировщиками. На рис. 4 показан пример склада, где один датчик формально покрывает всю зону, но фактически «видит» лишь малую ее часть. Для обеспечения безопасности датчики должны устанавливаться в каждом образованном отсеке.

Существует также п. 6.6.37, регламентирующий отступы до препятствий:

Расстояния до препятствий

Дистанция до балок, вентканалов и светильников измеряется по кратчайшему пути от центра датчика до края объекта.

Рис. 4. Проблема «слепых зон» на складах

Зарубежные нормы требуют, чтобы прямая дистанция от любой точки пола до датчика не превышала 7,5 м (для дыма) или 5,3 м (для тепла), что вынуждает ставить дополнительные извещатели за углами.

Особенности размещения датчиков

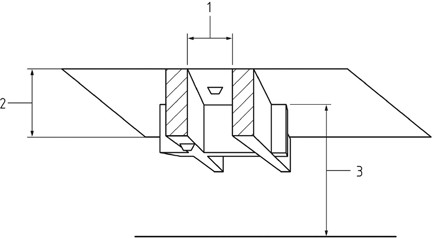

Правила установки за перфорированным потолком (п. 6.6.7) стали менее жесткими:

Монтаж над перфорацией

Датчики за таким потолком могут защищать основное помещение при выполнении условий: перфорация от 40% площади (было 75%), размер ячеек от 10 мм, толщина потолка не более чем в 3 раза превышает размер ячейки.

Пункт 6.6.9 теперь допускает монтаж на стены или тросы, если потолочная установка невозможна:

Настенный монтаж

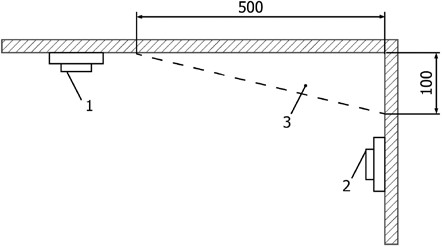

Датчики на стене должны располагаться не ближе 100 мм от углов и потолка. Рис. 5 поясняет разрешенные и запрещенные зоны.

Важно: настенный извещатель должен стоять вертикально. Имено в таком положении дымовые потоки, поднимающиеся вдоль стен, наиболее эффективно проникают в дымовую камеру, что подтверждается испытаниями.

1 – потолочный монтаж, 2 – настенный монтаж, 3 – запретная зона. Рис. 5. Правила размещения датчиков.

Дистанции до строительных конструкций

Пункт 6.6.36 теперь включает и линейные тепловые извещатели:

Нормы отступов (п. 6.6.36)

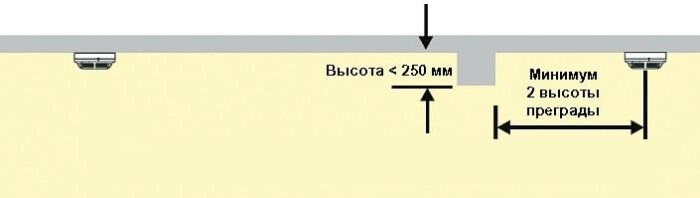

Минимальное расстояние до конструкций, выступающих на 0,25 м и менее — две высоты объекта. Если выступ более 0,25 м — минимум 0,5 м (рис. 6).

Монтаж на натяжные и подвесные системы

Согласно п. 6.6.11, датчики можно ставить как напрямую на потолок, так и в монтажные комплекты. Коротко: комплекты для натяжных потолков должны быть закреплены на основном перекрытии жестко (кронштейны, тросы) согласно инструкции завода.

Размещение при наличии балок

Если на потолке есть линейные балки (рис. 7), расстановка (п. 6.6.38) ведется по таблице 6.2. Поперечный шаг остался без изменений (Таблица 1), а продольный теперь считается исходя из радиуса зоны контроля.

Низкие поперечные балки (высотой менее 10% от высоты потолка Н) можно не учитывать.

Таблица 1. Дистанция поперек балок

Высота Н (до целого), м	Высота балки, D	Макс. шаг поперек балок (между ИП / до стены), м
Высота Н (до целого), м	Высота балки, D	дымовые	тепловые
Любая	Менее 10% Н	5,00 (2,50)	3,80 (1,90)
3,00 и менее	Более 10% Н	2,30 (1,15)	1,50 (0,75)
4,00		2,80 (1,40)	2,00 (1,00)
5,00		3,00 (1,50)	2,30 (1,15)
6,00 и более		3,30 (1,65)	2,50 (1,25)

Н – высота помещения, D – высота балки.

При ячеистой структуре балок (рис. 8): если ширина ячейки W ≤ 4D, датчики ставятся на нижние грани балок. Если W > 4D — на перекрытии. Ячеистая структура замедляет распространение дыма, поэтому радиусы зон контроля в таких случаях уменьшаются (см. Таблицу 2).

Таблица 2. Правила для ячеистых балок

Высота H (м)	Высота балки D	Макс. шаг до датчика	Монтаж при W≤4D	Монтаж при W>4D
Любая	Менее 10% H	Как на плоском потолке	На балки	На потолок
3,0 и менее	Более 10% H	4,5 (дымовые) / 3,0 (тепл.)
4,0	Более 10% H	5,5 (дымовые) / 4,0 (тепл.)
5,0	Более 10% H	6,0 (дымовые) / 4,5 (тепл.)
6,0 и более	Более 10% H	6,5 (дымовые) / 5,0 (тепл.)

Технологические площадки

Нормы размещения под площадками и коробами (п. 6.6.39) не изменились: дополнительная защита нужна, если до потолка более 0,4 м, до пола от 1,3 м, а ширина объекта превышает 1 м (для тепла) или 2 м (для дыма).

Линейные дымовые датчики

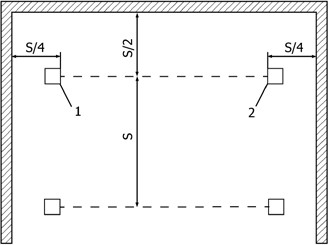

Основные параметры (п. 6.6.18) прежние: ширина зоны 9 м, высота до 21 м, отступ от потолка до 600 мм. Сохранена возможность многоуровневого размещения под углами (рис. 9). По-прежнему запрещен монтаж на сэндвич-панели. Новинкой стала возможность установки на потолке с отступом от стен до 2,25 м (п. приложение Г, рис. 10).

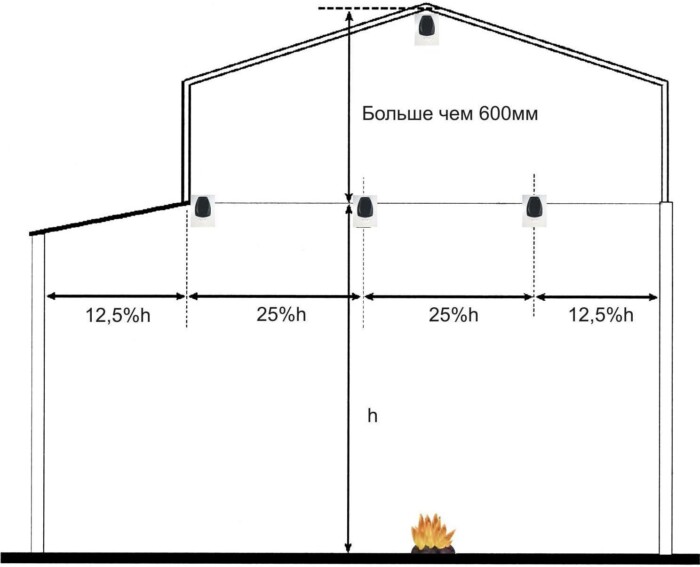

Рис. 9. Установка линейных дымовых датчиков на среднем уровне

Рис. 10. Потолочный монтаж линейных датчиков

Линейные тепловые системы

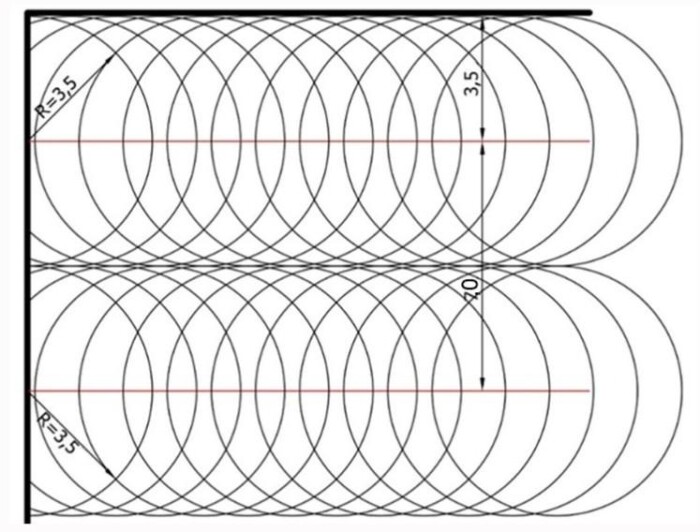

Зона контроля линейного термокабеля (п. 6.6.5) теперь равна двум радиусам точечных датчиков. Так как R=3,5 м, максимальный шаг между линиями кабеля — 7 м (рис. 11), на высоте до 9 м. Для многоточечных тепловых датчиков правила иные.

Многоточечные тепловые датчики

Защищаемая область такого датчика — это сумма зон всех его элементов. Если шаг между датчиками в линии — S, то расстояние L между линиями должно соответствовать формуле покрытия круговыми зонами (рис. 12).

Аспирационные дымовые системы

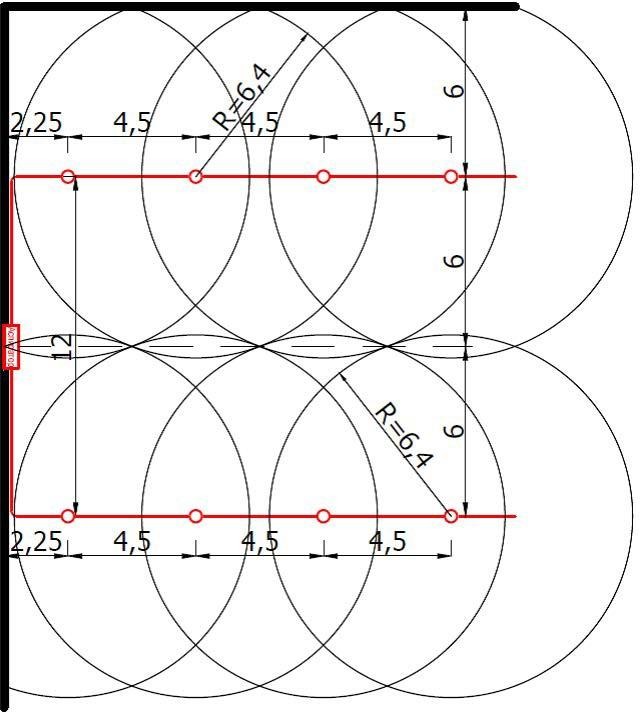

Теперь радиус для отверстий в трубах равен тем же 6,4 м (п. 6.6.23). Это позволяет варьировать шаг: если отверстия в трубе идут плотно (через 4,5 м), саму трубу можно удалять от соседней на 12 м (рис. 13). Проектировщик может гибко подбирать S (шаг отверстий) и L (шаг труб) согласно формулам геометрического перекрытия кругов.

Рис. 13. Гибкость расстановки аспирационных труб

Интересно допущение п. 5.22: любые численные нормы могут быть увеличены на 5% при обосновании. Максимальный отступ отверстий от потолка расширен до 0,9 м. Для складов с высотным хранением защита теперь обязательна в два уровня (на 30 м и под потолком) исключительно аспирационными системами.

Защита ЦОД (Дата-центров)

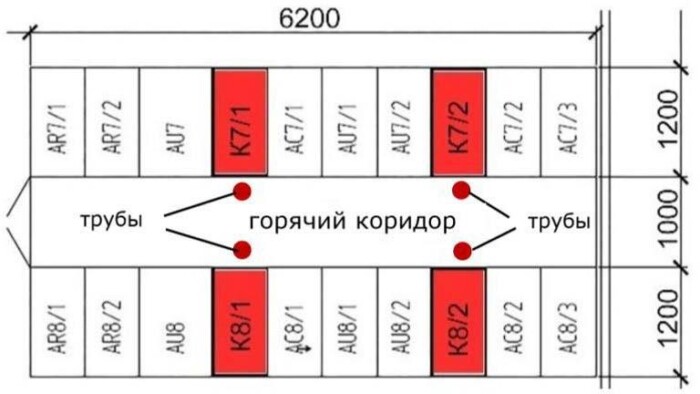

Правила п. 6.6.32 сохранены: отверстия аспирации ставятся на решетках забора воздуха кондиционеров (рис. 14, 15) из расчета 1 точка на 0,4 м². Это позволяет контролировать задымление прямо в потоке активного охлаждения. Для современных межстоечных кондиционеров трубы располагаются вертикально перед входами — 4–5 отверстий на каждую стойку.

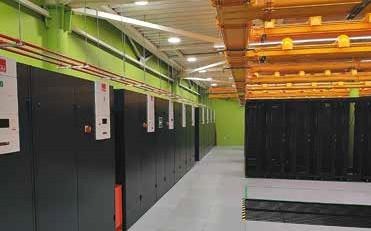

Рис. 14. Мониторинг горячего воздуха в ЦОД

Алгоритмы срабатывания

В пунктах 6.4.1–6.4.5 уточнены логики принятия решения о пожаре:

Алгоритмы А, В и С

Выбор метода лежит на проектировщике. Алгоритм С (сработка двух датчиков) теперь не обязателен для СОУЭ 4–5 типов.

Алгоритм А: мгновенный сигнал «Пожар» по одной сработке.
Алгоритм В: подтверждение пожара либо тем же датчиком через 60 с (перезапрос), либо вторым датчиком в той же зоне.
Алгоритм С: сигнал по факту сработки двух независимых датчиков в помещении.

Важное уточнение: если адресная линия неисправна, система может автоматически переходить на алгоритм А («Пожар» по одной сработке) для поддержания работоспособности.

Количество датчиков в помещении

Пункт 6.6.1 остался прежним:
— Алгоритмы А и В: минимум 1 адресный датчик или 2 безадресных.
— Алгоритм С: минимум 2 датчика (любых) с перекрытием всей площади.
Одиночная установка адресного датчика разрешена только при выборе алгоритмов А или В.
