Как проложить пожарный кабель в 2026 году

Ключевые термины СП 6.13130.2025: новые правила прокладки пожарных кабелей

Раздел «Термины и определения» — фундамент любого нормативного акта. Без точных формулировок невозможно обеспечить единообразное понимание и выполнение требований. В новом своде правил СП 6.13130.2025 не только появились новые понятия, но и существенно обновились уже существующие определения из редакции 2021 года. В этой статье мы разберем изменения, которые напрямую касаются прокладки кабелей систем противопожарной защиты (СПЗ).

Кольцевая линия связи (КЛС) в СП 6.13130.2025

Определение кольцевой линии связи стало более конкретным. Теперь четко прописано, какие устройства в нее включаются и как система должна реагировать на возникновение неисправности.

п. 3.14 СП 6.13130.2025

3.14 Кольцевая линия связи СПЗ: резервируемая линия связи кольцевой топологии, соединяющая приемно-контрольные приборы, приборы управления и блочно-модульные компоненты. Также к ней относятся адресные линии, подключенные к этим приборам. При возникновении единичной неисправности (например, обрыва) такая линия должна трансформироваться в одну сквозную линию связи или две самостоятельные радиальные линии (полукольца), обеспечивая связь прибора с оборудованием вплоть до места повреждения.

Примечание: Полукольцо КЛС — это участок цепи между приборами или адресными устройствами, рассматриваемый в порядке их опроса системой.

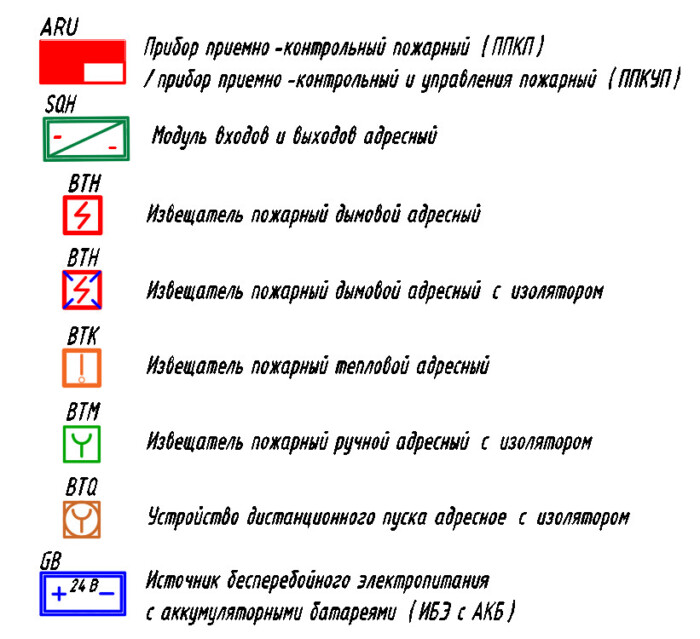

Для наглядности введем условные обозначения, которые будут использоваться на схемах ниже:

Примечания:
1. ЕН — единичная неисправность (обрыв или КЗ) линии связи/питания.
2. ППКУП — комбинированный прибор, совмещающий функции приема сигналов и управления. Понятие введено согласно СП 484.1311500.2020, хотя в старом ГОСТ Р 53325-2012 такой вид устройства формально не выделялся.

Рассмотрим графические примеры работы кольцевых линий при различных сценариях:

Рис. 1. Схема кольцевой линии между центральными приборами (ППКП/ППКУП)

Важно: С точки зрения правил прокладки, «полукольцо» может быть образовано как между двумя приборами, так и охватывать целую цепочку устройств, включенных в общую линию.

Рис. 2. Реакция кольцевой линии на обрыв (единичную неисправность)

К сведению: В таких линиях полукольцо считается до первого адресного извещателя с изолятором КЗ (или иного технического средства с аналогичной защитой).

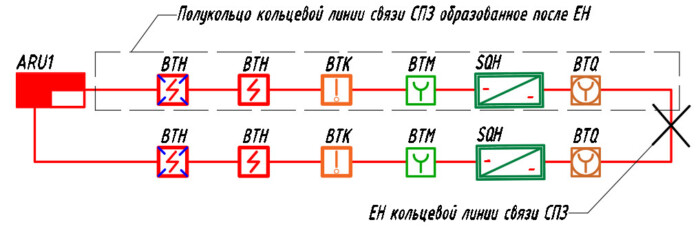

Рис. 4. Сохранение работоспособности адресной КЛС при неисправности

Взаиморезервируемые линии связи

Появление этого термина снимает множество спорных вопросов проектирования. Примечание к пункту фактически приравнивает требования к этим линиям (например, для интерфейса RS-485) к требованиям для кольцевых КЛС.

п. 3.4 СП 6.13130.2025

3.4 Взаиморезервируемые линии связи СПЗ: пара независимых линий связи между приборами (компонентами), обеспечивающая передачу дублирующей (идентичной) информации. Такая схема гарантирует живучесть системы при выходе из строя одной из линий.

Примечание: Все требования к прокладке данных линий аналогичны нормам для кольцевых линий связи.

Примеры реализации взаиморезервируемых схем:

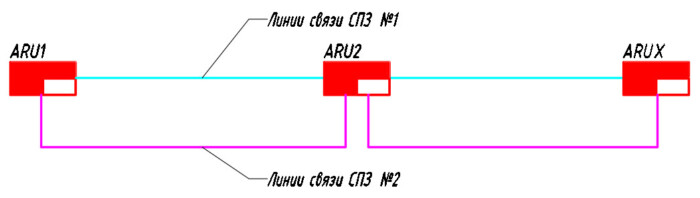

Рис. 5. Соединение приборов двумя независимыми линиями

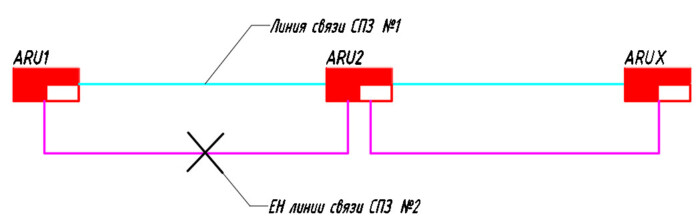

Рис. 6. Резервирование в действии: работа по линии №1 при отказе линии №2

Открытая и скрытая проводка СПЗ

Ранее определения брались из ПУЭ, однако ПУЭ не включен в официальный перечень документов к ФЗ-123. В СП 6.13130.2025 введены собственные, юридически значимые формулировки.

СП 6.13130.2025

п. 3.20 Открытая проводка: Проложенная по поверхностям (стены, потолки, фермы, опоры), включая пространство за подвесными потолками и кабеленесущие системы наружных установок.

п. 3.24 Скрытая проводка: Проложенная внутри строительных конструкций (в штробах под штукатуркой, в монолите или замкнутых каналах).

Важная деталь: скрытую проводку «под штукатуркой» на данный момент технически невозможно проверить на соответствие ст. 82 ФЗ-123. Методика испытаний (ГОСТ Р 53316) разработана либо для открытой прокладки (лотки, трубы, короба), либо для специальных сборных огнестойких конструкций.

Поэтому использование ОКЛ (огнестойких кабельных линий), сертифицированных для открытой прокладки, внутри штроб с последующим заштукатуриванием является спорным моментом. Решение предлагает пункт 6.3 нового свода правил: в ряде случаев (например, при опусках к ручным извещателям) можно не применять полнофункциональные ОКЛ, если соблюдены определенные условия. Подробно мы разберем это во второй части статьи.

Прочие важные термины

В СП 6.13130.2025 получили официальный статус еще несколько понятий:

Сплошной металлический короб (п. 3.26) — герметичный (глухой) короб или неперфорированный лоток с плотно прилегающей крышкой, обеспечивающий изоляцию кабелей от внешней среды.

Транзитная проводка (п. 3.28) — линии, проходящие через пожарный отсек или помещение, но не имеющие отношения к работающему в нем оборудованию.

Примечание: Если к транзитной линии подключаются потребители внутри того же отсека, требования к ней ужесточаются — она всё равно должна рассматриваться и защищаться как транзитная.

Нормы запрещают открытый транзит через пожаробезопасные зоны (п. 7.17), помещения электрощитовых (п. 7.29) и зоны зарядки электротранспорта (п. 7.21).

Также четко разграничены понятия вертикального стояка и кабельной шахты (п. 3.5, 3.6, 3.16), что упрощает проектирование вертикальных участков сетей.

Цепь питания и линии связи

Понятие «цепь питания» теперь однозначно трактует линии электропитания. В него включены участки от щитов до приборов управления (ППУ), а также от ППУ до исполнительных механизмов (насосов, вентиляторов, датчиков). Это критично, так как многие современные адресные линии одновременно являются и линиями связи, и линиями питания.

Примечание: Совместная прокладка взаиморезервируемых линий питания в одном коробе, лотке или пучке строго запрещена.

Наконец, уточнено определение самой электропроводки СПЗ (п. 3.36) — это любые линии питания и связи, гарантирующие работу автоматики в условиях реального пожара в течение заданного времени.
